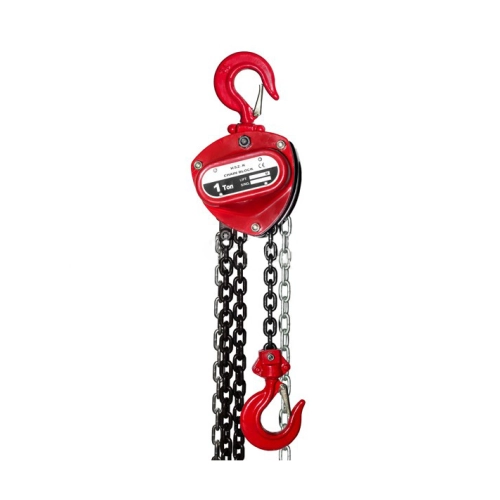

Ручные цепные тали применяют там, где нужен вертикальный подъем и удержание груза без подключения электродвигателя. Это локальные посты в цехах, ремонтные зоны, участки сборки, складские стеллажи, небольшие портальные рамы. Корпус с редуктором, грузовой крюк, грузовая цепь и приводная цепь образуют компактный механизм, который поднимает груз за счет усилия одного оператора.

Работа строится просто: оператор тянет приводную цепь, шестерни редуктора многократно увеличивают усилие и передают его на грузовую цепь. Груз поднимается плавно, без рывков, а встроенный тормоз фиксирует положение, когда приводная цепь отпущена. Такая схема удобна для точного позиционирования: можно поднять деталь на несколько сантиметров, выставить по уровню и спокойно зафиксировать.

Ручные цепные тали востребованы в диапазоне грузоподъемности от 0,5 до 10 т и выше. Стандартные высоты подъема — 3, 6, 9, 12 м; под конкретный объект длину грузовой цепи можно увеличить, если балка расположена высоко или рабочая зона рознесена по высоте. Корпус делают из толстой стали, цепь — из легированной стали высоких классов прочности, крюки оснащают защелками, исключающими случайное выскальзывание стропов.

  • Подъем и удержание груза усилием одного человека без электропитания.
  • Плавное движение за счет редуктора и цепного привода.
  • Фиксация груза механическим тормозом без просадки под нагрузкой.
  • Компактные габариты и возможность подвеса на стандартную балку.

Для многих задач ручная цепная таль проще и выгоднее, чем установка электропривода: не требуется кабельная трасса, пусковая аппаратура и отдельное обслуживание электродвигателя. Достаточно выбрать модель по грузоподъемности, высоте подъема и режиму работы.

Тали ручные шестеренчатые: конструкция и варианты исполнения

Под тали ручные шестеренчатые обычно понимают классические шестеренные механизмы с цепным ручным приводом. Внутри корпуса располагается ступенчатый редуктор и тормозной механизм, который автоматически срабатывает при остановке привода. Шестерни работают в замкнутом металлическом корпусе, защищены от пыли и ударов, а доступ для обслуживания организован через съёмные крышки.

Грузовая цепь выполняется калиброванной, с контролем размеров и термообработкой, что важно для работы на предельной нагрузке. Приводная цепь замкнута в кольцо, поэтому оператор может работать с удобной стороны, без ограничений по положению рук. Нижний крюк рассчитан на стропы и траверсы нужной грузоподъемности, верхний служит для подвеса тали на балке или тележке.

  • Редуктор с подобранным передаточным числом уменьшает нагрузку на руки оператора.
  • Механический тормоз удерживает груз при остановке привода без дополнительной фиксации.
  • Жесткий корпус защищает узлы от ударов при интенсивной эксплуатации.
  • Калиброванная грузовая цепь обеспечивает равномерное зацепление и ресурс при полной нагрузке.

Таль ручная цепная может быть подвесной (за верхний крюк) или смонтированной на ручной тележке для перемещения вдоль двутавровой балки. В первом случае подъем идет строго вертикально под местом подвеса; во втором оператор дополнительно перекатывает тележку по пролету и получает рабочую зону вдоль всей балки.

При подборе учитывают не только грузоподъемность, но и фактический режим: разовые подъемы несколько раз в неделю, регулярная работа в одну смену или постоянная загрузка на сборочном участке. От этого зависит выбор конкретной серии и ресурса механизма.

Как выбрать таль ручная для задач предприятия

Перед тем как покупать оборудование, важно зафиксировать диапазон масс и сценарии работы. Для разовых операций на складе или в ремонтной зоне достаточно компактной модели, где таль ручная рассчитана на одну–две тонны и используется эпизодически. Для цеха с постоянной сборкой и частыми циклами подъемов нужна более ресурсная таль ручная цепная с усиленным корпусом и удобным приводом.

Первый параметр — номинальная грузоподъемность. Масса груза со стропами должна быть ниже паспортного значения с разумным запасом, чтобы не выводить механизм на предел каждый раз. Второй параметр — высота подъема: рассчитывают расстояние между точкой подвеса и нижним положением крюка, закладывают запас длины цепи и удобную высоту приводной цепи для оператора.

Дополнительно оценивают габариты балки и необходимость перемещения по пролету. Если груз поднимают в одной точке, достаточно подвеса за крюк. Если нужно перемещать вантаж вдоль линии, применяется тележка под выбранный тип двутавра, а таль подвешивается к ней. Также заранее проверяют совместимость с существующими стропами и оснасткой по раскрытию крюков и грузоподъемности.

  • Определите максимальный вес и частоту подъемов на каждом рабочем посту.
  • Измерьте требуемую высоту подъема и задайте удобную длину приводной цепи.
  • Решите, нужен ли только вертикальный подъем или требуется перемещение по балке.
  • Согласуйте параметры тали с уже используемыми стропами, траверсами и балочными конструкциями.

Когда эти исходные данные зафиксированы, остается подобрать модель по каталогу с нужной грузоподъемностью, высотой подъема и типом исполнения, чтобы ручные цепные тали закрывали весь спектр подъемных задач без перегрузок и простоев оборудования.
