На профільних форумах з ремонту побутової техніки впродовж останніх кількох місяців різко зросла кількість однотипних скарг: власники порівняно нових індукційних панелей Whirlpool стикаються з дивною поведінкою плити — вона або перестає «бачити» металевий посуд, або зависає з помилкою блокування, яку не можна зняти навіть повним знеструмленням. Причина виявилася несподіваною — і водночас добре відомою інженерам силової електроніки. Але спочатку — трохи фізики.

Як влаштовано управління потужністю в індукційній плиті

Індукційна конфорка — це, по суті, потужний резонансний перетворювач. Котушка під склокерамікою генерує змінне електромагнітне поле частотою від 20 до 100 кГц, яке індукує вихрові струми безпосередньо в дні посуду. Щоб регулювати інтенсивність нагрівання, керуюча електроніка змінює або частоту, або тривалість імпульсів — залежно від архітектури конкретної моделі.

Між силовою схемою (IGBT-транзисторами, дроселями, конденсаторами) і платою мікроконтролера стоїть проміжна ланка — реле. Саме воно фізично комутує живлення конфорки при вмиканні, вимиканні та під час перемикання режимів. У бюджетних і середньобюджетних моделях найчастіше використовують електромеханічні реле — через їхню низьку вартість і відносну простоту.

Що таке «залипле реле» і чому це відбувається

Контакти електромеханічного реле розраховані на певну кількість комутацій при певному струмовому навантаженні. Проблема виникає тоді, коли реле вмикається або вимикається в момент, коли через нього протікає піковий струм — наприклад, при увімкненні режиму Booster (максимальна потужність для швидкого закипання). У цей момент між контактами виникає електрична дуга. Якщо такий сценарій повторюється регулярно, метал контактів мікроскопічно оплавляється й рекристалізується — контакти буквально «зварюються» між собою.

Залежно від характеру «зварювання» плита поводиться по-різному:

  • Контакти злиплися у замкненому стані — конфорка отримує живлення постійно, мікроконтролер не може її вимкнути. Система захисту фіксує аварію і блокує роботу всієї панелі.
  • Контакти злиплися у розімкненому стані — конфорка не вмикається взагалі. Плита сигналізує про «відсутність посуду», хоча каструля стоїть правильно: датчик посуду спрацьовує нормально, але сигнал просто не доходить до котушки через розімкнуте реле.
  • Часткове злипання — найпідступніший варіант. Плита працює нестабільно: то вмикається, то ні; помилка з'являється і зникає; потужність «плаває» навіть у стаціонарних режимах.

У всіх трьох випадках просте знеструмлення (виймання вилки з розетки) нічого не дає: реле — механічний елемент, і стан його контактів не залежить від наявності напруги в мережі.

Ремонт вбудованої техніки (духовок, шаф, електроплит) Whirlpool у КиєвіДжерело: https://service-whirlpool.com.ua/

Чому саме Booster опиняється в центрі проблеми

Режим Booster — маркетингова назва для роботи конфорки на межі її теплового ліміту, зазвичай 3,0–3,7 кВт залежно від моделі. При такій потужності пікові струми через реле можуть у 3–5 разів перевищувати номінальне значення для звичайного режиму готування. Якщо реле не оснащене дуговим захистом або схема управління не реалізує «м'яку» комутацію (тобто перемикання контактів відбувається без попереднього зниження струму), ризик оплавлення контактів значно зростає.

Додатковий фактор — термічний стрес. Тривала робота на Booster розігріває весь модуль управління. Реле, розраховане на роботу при кімнатній температурі, у «гарячій» зоні плати зношується значно швидше. За даними, які збирають майстри сервісних служб, симптоми «залиплого реле» найчастіше фіксуються у плитах, де Booster використовувався щодня впродовж 12–24 місяців.

Типові моделі в зоні ризику

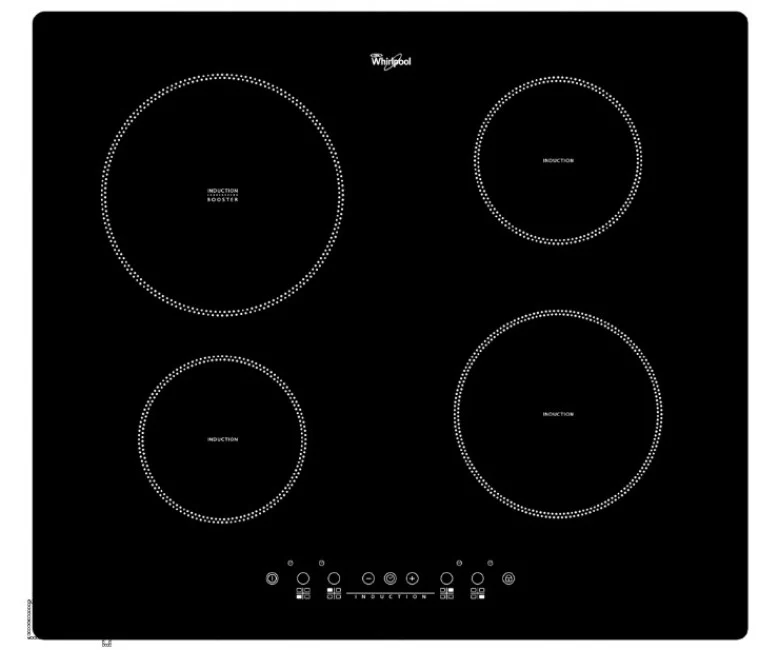

Скарги концентруються навколо серій з індексами WIS, ACM і W Collection, випущених після 2021 року — зокрема тих модифікацій, де виробник перейшов на більш компактну компонентну базу керуючої плати. Це не означає, що інші серії застраховані від проблеми: будь-яка індукційна панель із електромеханічним реле теоретично вразлива. Але саме у згаданих моделях конструктивні особливості (зменшена відстань між компонентами, змінений тепловідвід) роблять дефект статистично частішим.

Чому офіційний сервіс пропонує заміну модуля в зборі

Це принципово важливий момент, який варто розуміти. Офіційні сервіс-центри та авторизовані партнери зазвичай працюють за регламентом виробника: вони замінюють уніфіковані вузли агрегатним методом — тобто весь індукційний модуль цілком, навіть якщо несправний лише один компонент на платі. Такий підхід зменшує ризик повторного звернення і прискорює процес обслуговування. Для виробника та авторизованого сервісу це логічно. Для клієнта — боляче: вартість нового модуля в зборі нерідко складає 40–60% від вартості всієї плити.

Альтернативний підхід — покомпонентний ремонт із заміною конкретного реле на платі — технічно значно складніший, але реальний. Він вимагає досвіду роботи з силовою електронікою, відповідного паяльного обладнання (станції гарячого повітря, флюси для багатошарових плат) і, головне, вміння правильно діагностувати несправність, щоб не заплутати «залипле реле» з несправністю IGBT, проблемою в ланцюзі зворотного зв'язку або дефектом самого мікроконтролера.

Ремонт вбудованої техніки Whirlpool у КиєвіДжерело: https://service-whirlpool.com.ua/

Як проводиться діагностика і ремонт

Кваліфікована діагностика починається не з відкривання корпусу, а зі збору інформації: яка конфорка проблемна, в якому режимі виникає помилка, чи є код помилки на дисплеї. Більшість сучасних панелей Whirlpool зберігають журнал помилок, доступний через сервісний режим (одночасне утримання кількох кнопок при подачі живлення — комбінація залежить від серії).

Після зчитування кодів майстер відкриває панель і проводить тест реле без відпайки — мультиметром перевіряється опір замкнутих контактів та ізоляція розімкнутих. «Залипле» реле у замкненому стані дає нульовий опір там, де повинна бути розімкнута ланцюга, і навпаки. Паралельно оглядається плата на предмет слідів перегріву — почорніння текстоліту, здуті конденсатори, відшарування доріжок.

Якщо діагноз підтверджений, несправне реле випаюється та замінюється на аналог або покращений варіант із вищим номінальним струмом (наприклад, замість реле на 16 А встановлюють 20 А — для запасу міцності). Процедура займає від 40 хвилин до 2 годин залежно від розміщення компонента на платі та складності демонтажу.

Коментує Кирило Мульц, технік із ремонту побутової електроніки service-whirlpool.com.ua: «Ми бачимо цю несправність регулярно — особливо після зими, коли хтось активно варив супи й борщі на максимальній потужності. Найпоширеніша помилка — спроба "перезавантажити" плиту, виймаючи вилку на ніч. Це не допоможе. Реле або злиплося, або ні — і до напруги в розетці це не має жодного стосунку. Головне — не тягнути з візитом до фахівця: залиплий контакт у замкненому стані може призвести до перегріву всього модуля, і тоді справді доведеться міняти більше, ніж одне реле».

Чи можна попередити проблему

Повністю виключити знос реле неможливо — це витратний матеріал із заданим ресурсом. Але є кілька практичних порад, які помітно подовжують його «життя»:

  • Не зловживайте Booster. Використовуйте режим для початкового закипання, а після досягнення потрібної температури переходьте на нижчий рівень потужності. Це не тільки зберігає реле, а й заощаджує електроенергію.
  • Не вимикайте плиту одразу після інтенсивної готування. Дайте електроніці «охолонути» кілька хвилин на мінімальній потужності — тепловий удар при різкому відключенні прискорює деградацію компонентів.
  • Стежте за вентиляцією. Переконайтеся, що вентиляційні отвори в корпусі панелі не перекриті — особливо якщо плита вбудована в стільницю без достатнього зазору.
  • Реагуйте на перші симптоми. Якщо плита почала «примхувати» — інколи не вмикається з першого разу, або потужність здається нестабільною — не відкладайте діагностику. На ранньому етапі ремонт значно дешевший.

Скільки коштує ремонт порівняно із заміною модуля

Вартість одного реле для індукційної плити в роздрібному продажу — від 80 до 300 гривень залежно від типу та виробника. Вартість роботи майстра при покомпонентному ремонті в Києві — орієнтовно 600–1200 гривень. Разом з виїздом і повторним тестуванням загальна сума рідко перевищує 1500–2000 гривень.

Для порівняння: оригінальний індукційний модуль у зборі для популярних серій Whirlpool коштує від 4500 до 9000 гривень, плюс робота з його встановлення. Тобто покомпонентний ремонт у типових випадках справді дозволяє зекономити значну частину коштів — за умови, що ремонт виконує фахівець з необхідним обладнанням і досвідом роботи саме з індукційними панелями.

Висновок

«Синдром залиплого реле» — не катастрофа й не привід викидати справну в усьому іншому плиту. Це передбачуваний знос конкретного компонента, який добре діагностується і ефективно усувається заміною самого реле. Розуміння механізму несправності допомагає уникнути зайвих витрат і прийняти обґрунтоване рішення: чи варто погоджуватися на дорогу заміну модуля в зборі, чи є сенс шукати майстра, який працює з конкретним компонентом на рівні плати.

Як зазначає Кирило Мульц: «Технічна грамотність клієнта — найкращий захист від зайвих витрат. Коли людина розуміє, що саме зламалося і чому, вона може обрати оптимальний шлях ремонту, а не просто погодитися на те, що першим запропонують».
